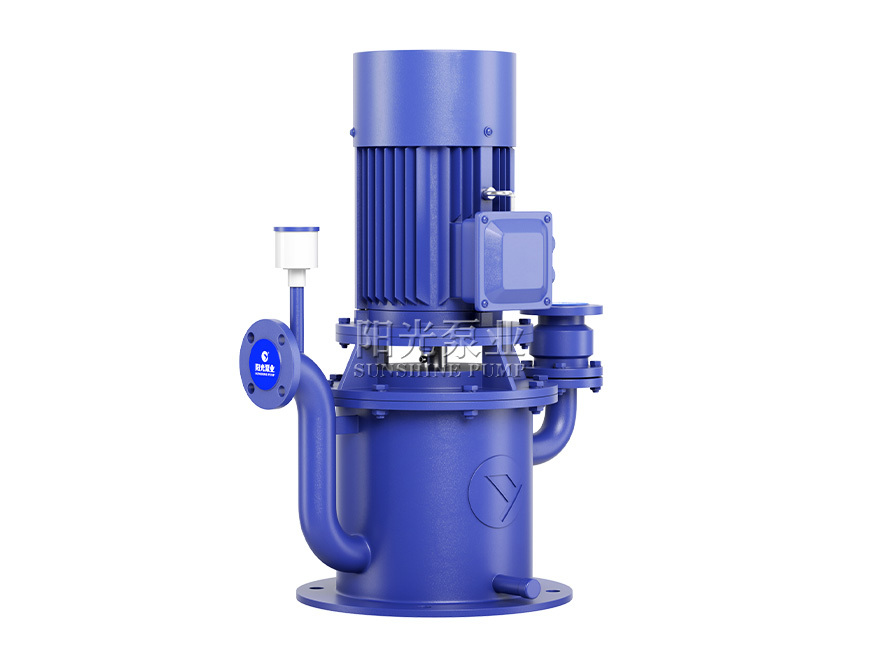

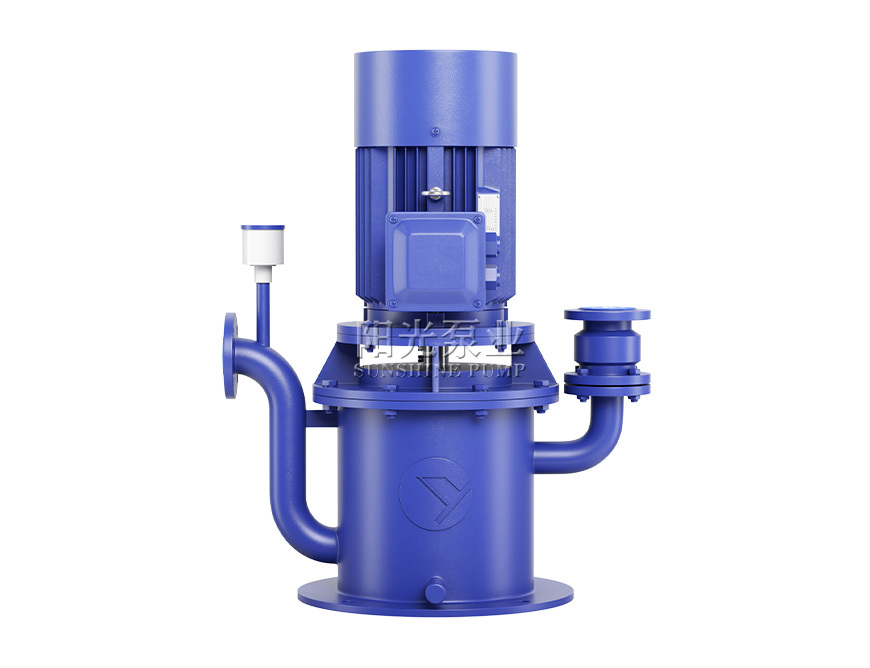

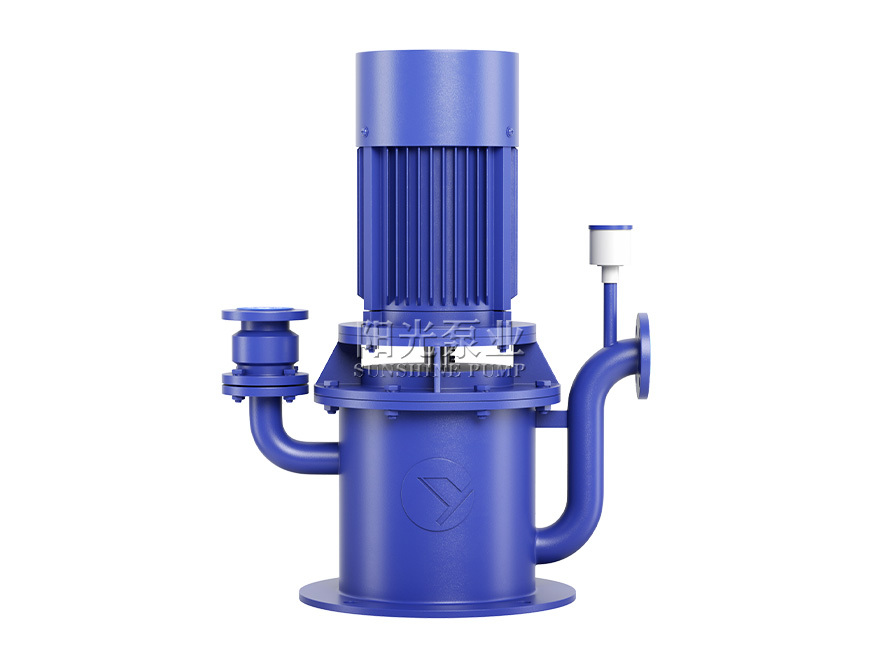

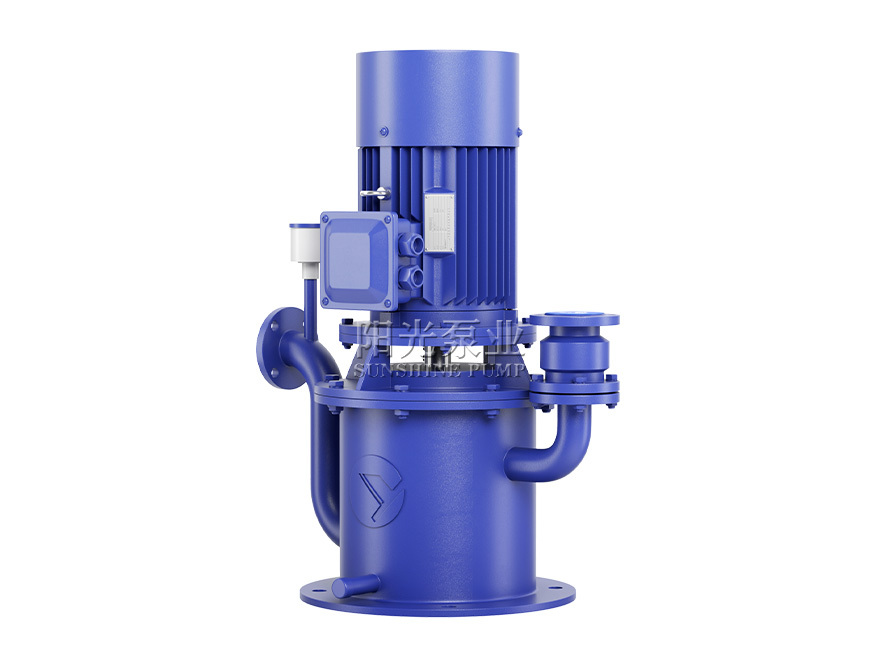

WFB无密封自控自吸泵

立式安装,占用面积小,自吸时间短吸程高,设计新颖

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

WFB型无密封自控自吸泵在吸收国内外相关产品的经验基础上,加以改进、创新的产品,是国内传统同类产品的替换产品。该产品具有耐温、耐压、耐磨等优点。产品采用铸铁、铸钢、不锈钢、增强聚丙烯等材质,各种不同造型多种规格。本产品具有高效节能,结构独特等功能。产品投放市场后以其独特的设计,可靠的质量受到广大用户的欢迎和好评,被许多单位选为代替进口产品。

产品特点

·密封可靠,采用无泄漏密封装置,具体由动力密封和辅助密封组成。

·替代了传统水泵的填料密封、机械密封,彻底解决了传统密封的跑、冒、滴、漏等问题。

·是替代原长轴液下泵、深井潜水泵、潜污泵等最理想产品。

·该自吸泵运行过程中密封装置不摩擦、无磨损,使用寿命较传统产品长10倍以上,移植真空泵原理自吸性能稳定可靠。

·采用“电动空气控制阀”真正实现了首次引流,长久自吸,该泵机组振动小、噪音低、移动灵活、拆装方便。

·具有优越的自控功能、可与相关控制系统配套实现高度自动化。

·该泵有圆锥型、长方型、防爆型、户外型、推车移动型。可根据现场的安装空间进行选择余地。

适用范围

·市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。

·防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用,推车移动型,将水泵推移到您所需要的任何工作场地。

配套电机功率说明

为了合理的配套电机,我们借鉴发达国家的经验,把水泵分为A、B、C三种工况等级,该样本中的配套电机功率,是根据A级等级匹配的。您若在B、C级工况使用,可视具体情况,适当降低配套电机功率。工况等级划分如下:

·A级工况条件是:连续运行,吸程、流量、扬程三项性能均需达标。

·B级工况条件是:连续运行,三项性能只需两项达标。

·C级工况条件是:间隔运行,三项性能只需一项达标。

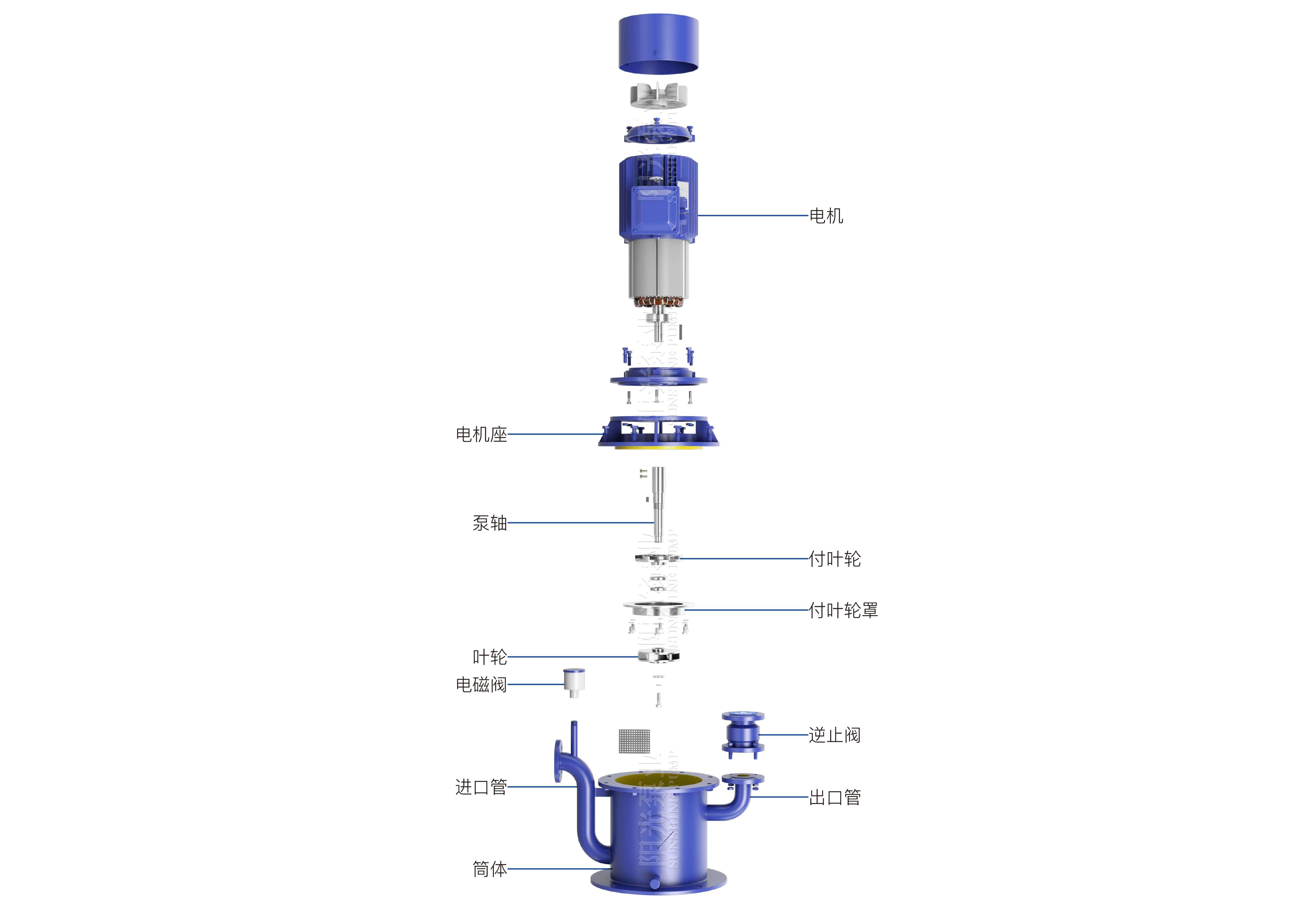

结构图纸

WFB自吸泵(带水印-16号)

性能参数

 序号
型号  流量
 (m³/h)
  扬程
  (m)
转速
(r/min)
  功率
  (kW)
150WFB-A7.52829005.5
12.526
1524.5
250WFB-A18.522.529004
10.520.5
12.518.5
350WFB-A251129003
6.310
7.59
450WFB-A386.529003
106
125.5
550WFB-B1040290011
1138
1535
650WFB-B173329007.5
1231
1529
750WFB-B282929007.5
1026.5
1225
850WFB-B351529003
6.514
7.512.5
950WFB-C8.558290015
1256
1554
1050WFB-C11046290011
1240
1438
1150WFB-CD51914503
618
817
1250WFB-E7.582290022
1280
1575
1350WFB-E11068290018.5
1262
1555
1450WFB-E23.52629005.5
6.325
7.524
1565WFB-A152729007.5
2026
2524
1665WFB-A1172229005.5
2120
2518
1765WFB-AD71214503
1211
159
1865WFB-B1541290011
2538
3034
1965WFB-B11528.529007.5
2026
2523.5
2065WFB-BD101614504
1214
1513
2165WFB-C1558290018.5
2556
3052
2265WFB-C117.549.5290015
2245
26.540.5
2365WFB-C27.51929004
12.518
1517
2465WFB-E1582290030
2580
3078
2565WFB-E118.566290022
2164
23.560
2665WFB-E27.527.529007.5
12.526
1524.5
2765WFB-F15127290045
25125
30123
2865WFB-F118108290045
21.595
23.585
2965WFB-F27.53829007.5
12.537
1536
3065WFB-F373429005.5
930
1226
3180WFB-A5026290011
6024
7020
3280WFB-AD201129004
2510
309
3380WFB-B5032290015
6030
6528
3480WFB-BD251414504
3013
3511
3580WFB-C3059290022
5055
6052
3680WFB-C13640290015
4038
4536
3780WFB-C2151929007.5
2518
3017
3880WFB-CD1712.514505.5
2114
2512
3980WFB-E3084290037
5080
6076
4080WFB-E13060290018.5
3654
4050
4180WFB-E21527290011
2526
3024
4280WFB-E3122229005.5
1620
2018
4380WFB-F30128290055
50125
60120
4480WFB-F126103290045
3095
4080
4580WFB-F21536290011
2532
3030
4680WFB-F32134290011
2330
2626
47100WFB-A10026290018.5
11022
12020
48100WFB-AD401114507.5
5010
609
49100WFB-B8036290022
10032
12028
50100WFB-BD401414507.5
5013
6811
51100WFB-C4555290037
8048
10045
52100WFB-C16035290030
7540
8545
53100WFB-C24020290011
5019
6018
54100WFB-C3321829007.5
4016
4515
55100WFB-E6087290055
8080
10075
56100WFB-E16472290045
8060
10051
57100WFB-E23026290011
5025
5524
58100WFB-E35825290011
6222
6818
59100WFB-F60133290090
80125
100120
60100WFB-F180108290075
9090
10080
61100WFB-F23040290015
5038
6036
62100WFB-F34033290011
4329
4626
63125WFB-A10055290055
15050
18045
64125WFB-A115344290045
17040
18530
65125WFB-A27020290015
8019
10017
66125WFB-AD9517.5145015
10516
11015
67125WFB-B120862900110
18080
22072
68125WFB-B113571290075
15065
17060
69125WFB-B28026290022
10025
12024
70125WFB-B37724290018.5
8522
9020
71125WFB-C1601322900160
180125
200120
72125WFB-C11801082900110
19093
20880
73125WFB-C28040290030
10038
12036.5
74125WFB-C38029290018.5
8526
9223
75125WFB-E7052290037
9050
11048
76125WFB-E19045290030
9540
10035
77125WFB-E27639.5290022
8536
9432.5
78150WFB-A16026145030
20023.5
24022.5
79150WFB-AD14722145022
16020
18018
80150WFB-B15640290045
18036
22530
81150WFB-BD17632145045
22029
26025
82150WFB-B116034290037
18029
19526
83150WFB-BD112055145075
20050
24045
84150WFB-C16249.5145055
18045
20038
85150WFB-C114839.5290037
16536
18032.5
86200WFB-AD25026.5145055
33025
35023.5
87200WFB-AD125024145045
33022
36020
88200WFB-AD225022145037
33019
36517
89200WFB-BD24042145075
30037
35033.5
90200WFB-BD121031145055
25028.5
31025
